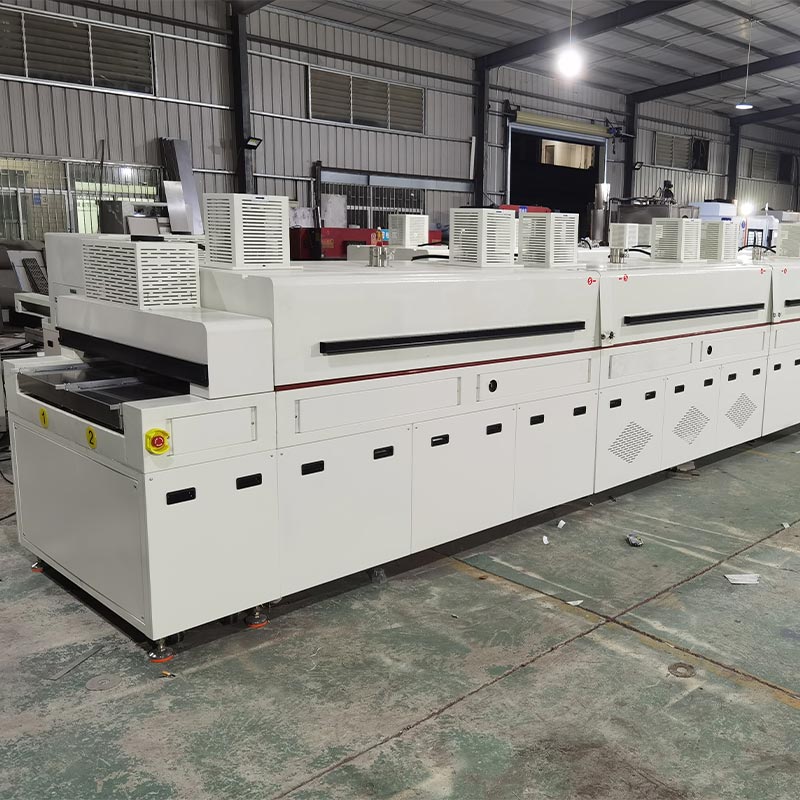

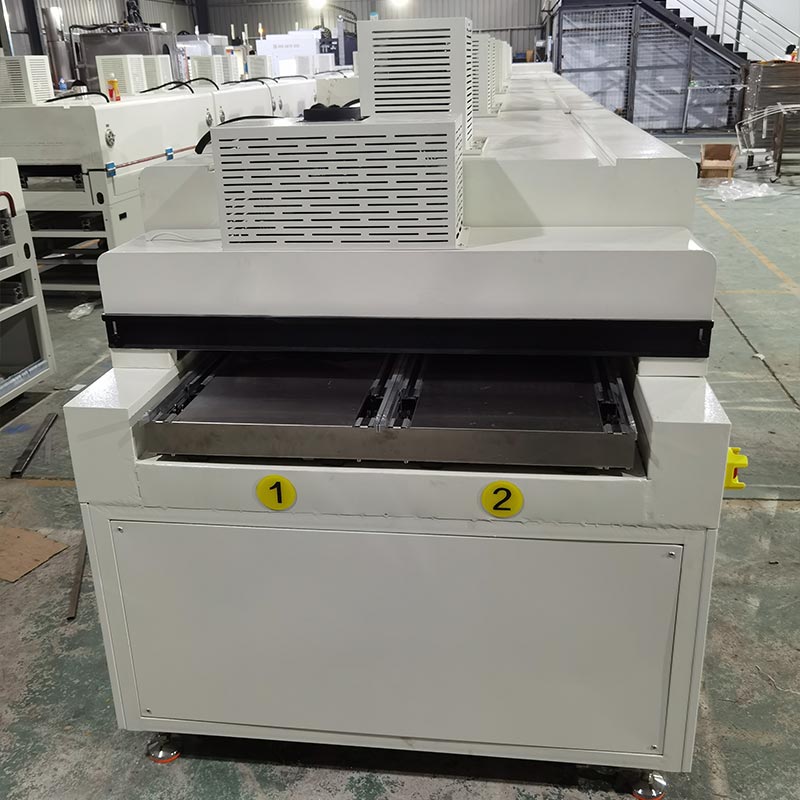

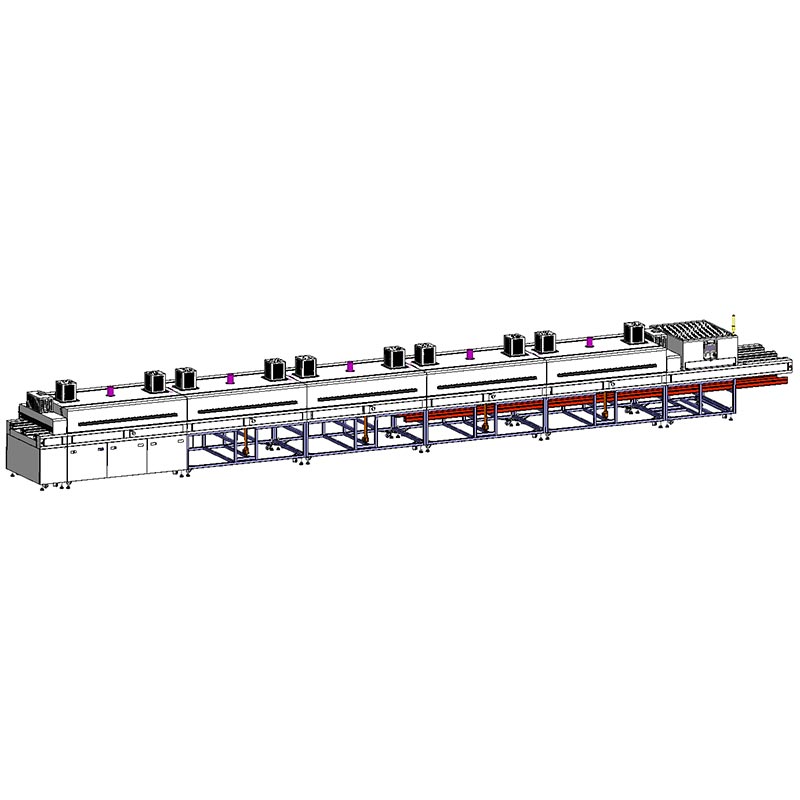

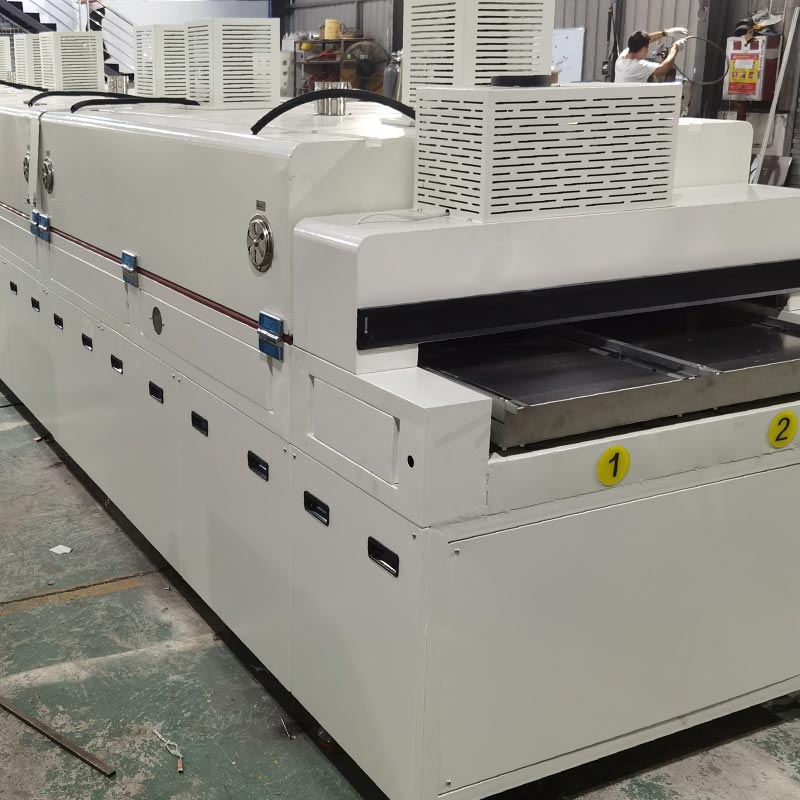

Oven Terowongan IR Rantai Multi-kecepatan

Dalam industri 3C dan elektronik yang bergerak cepat, efisiensi produksi bergantung pada integrasi pemanasan dan logistik yang lancar. Oven Terowongan IR Rantai Multi-kecepatan Dingfeng adalah solusi tugas berat berkualitas tinggi yang tahan segala cuaca dan dirancang khusus untuk kinerja luar biasa. Dengan lebih dari 20 tahun keahlian termal, desain modular kami menggabungkan sistem rantai multi-kecepatan SUS201 yang canggih dan dilengkapi dengan rel pemandu aluminium khusus, mengoptimalkan sirkulasi pembawa otomatis. Sebagai produsen dan pemasok Tiongkok, kami menyediakan produk berkualitas tinggi ini kepada grosir di seluruh dunia.

mengirimkan permintaan

Deskripsi Produk

Anda dapat membeli Pesanan Massal Oven Terowongan IR Rantai Multi-kecepatan dari Dingfeng. Berbeda dengan oven konveksi biasa, radiasi infra merah dapat menembus produk dan menyembuhkan tinta dan resin dari dalam. Kami juga telah melengkapi a sistem sirkulasi volute baja tahan karat 10,5 inci yang dikembangkan sendiri untuk memastikan bahwa udara panas didistribusikan secara merata dalam rentang lebar efektif 460 mm. Oven ini memiliki lima zona pemanasan independen, dikendalikan oleh Delta PLC dan SSR modul, dan mampu memberikan distribusi panas yang tepat yang diperlukan untuk pengawetan berkualitas tinggi dan bebas gelembung.

Parameter teknis utama

TIDAK.	Barang	Spesifikasi
1	Model	DF-IR4613-2
2	Dimensi Keseluruhan	P13000 * L1300 * T1720mm
3	Kekuatan	AC380V 68KW 50Hz
4	Panjang Saluran Masuk Efektif	200mm
5	Panjang Zona Pemanasan	2000mm * 5 bagian
6	Panjang Outlet Efektif	1000mm (ekstensi rantai kecepatan ganda)
7	Lebar Konveyor Efektif	460mm*2
8	Ketinggian Konveyor Efektif	0～50mm dapat disesuaikan
9	Kecepatan Konveyor	0～3m/mnt dapat disesuaikan
10	Ketinggian Kerja	910～940mm dapat disesuaikan
11	Mode Penyembuhan	Sirkulasi Udara Panas + IR
12	Kontrol Suhu	Delta PLC + Modul Kontrol Suhu Delta, Akurasi ±0,5℃
13	Keluaran Pemanasan	Relai Keadaan Padat SSR
14	Kisaran Suhu Penyembuhan	RT～180℃
15	Keseragaman Suhu	≤±5℃
16	Suhu Permukaan Oven	≤Ambien +8℃
17	Pemanas	Lampu Kristal Serat Karbon IR

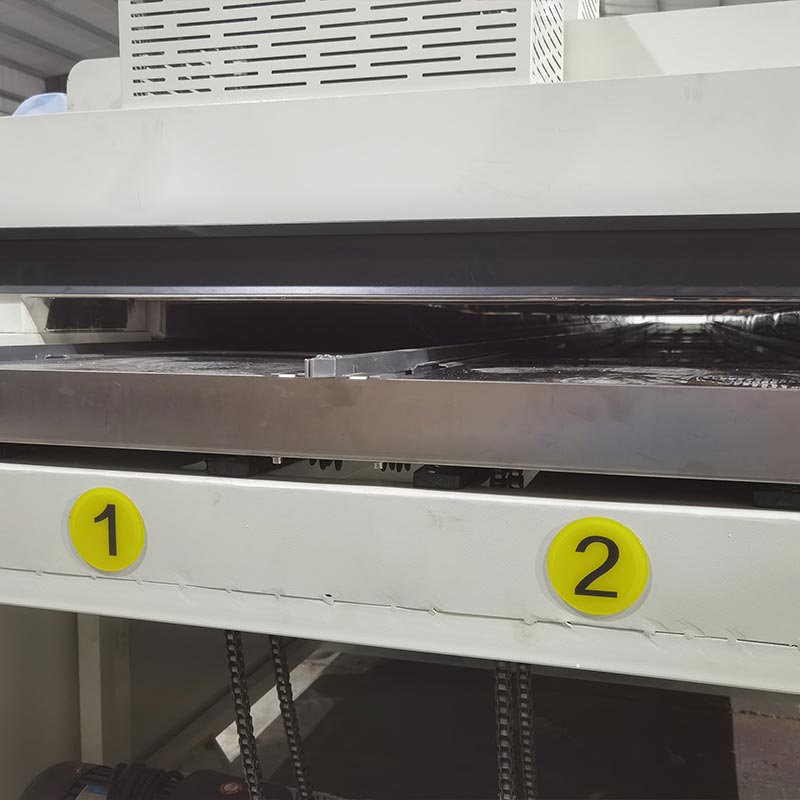

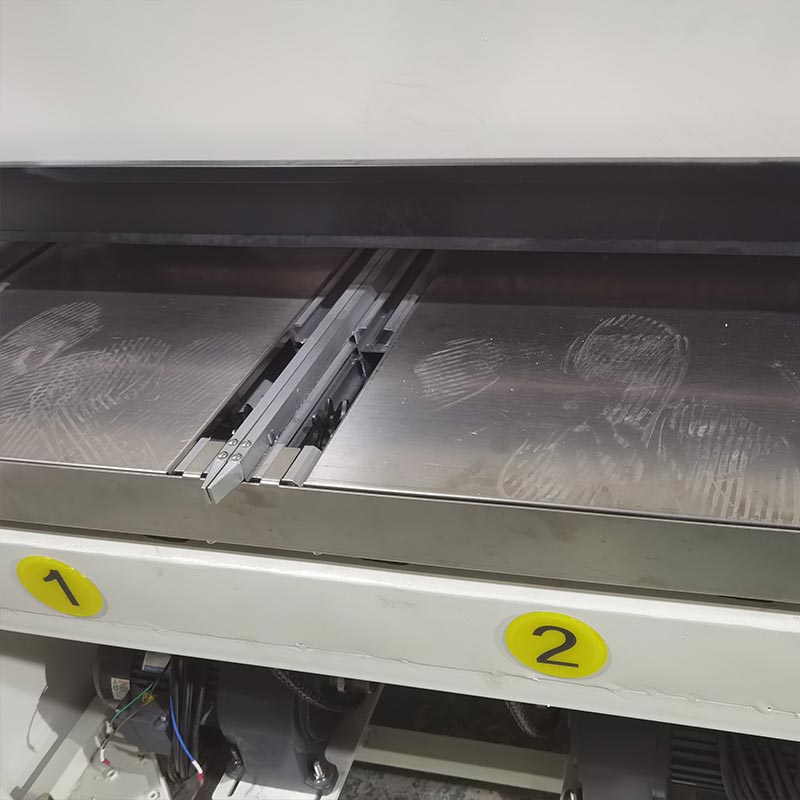

18	Ban berjalan	SUS201-2.5 Rantai Kecepatan Ganda
19	Panjang Jalur Kembali	8m, rata dengan rel pemandu saluran keluar atas
20	Pembersihan & Pemeliharaan	Penutup bukaan samping elektrik
21	Knalpot Alami Curing Zone	5 outlet, diameter 4", masing-masing ~0,8m³/mnt
22	Saluran Pembuangan Gas Limbah Masuk/Keluar	2 outlet, diameter 5", masing-masing ~9m³/mnt
23	Pendinginan Produk	Pendinginan kipas aksial berkecepatan tinggi + kipas sentrifugal dengan kebisingan rendah; 23m³/mnt, diameter 6", 1 saluran keluar
24	Total Aliran Gas Limbah	~45m³/mnt
25	Perlindungan Keamanan	Kebocoran, beban berlebih, suhu berlebih, dan perlindungan berhenti darurat

Fitur Desain

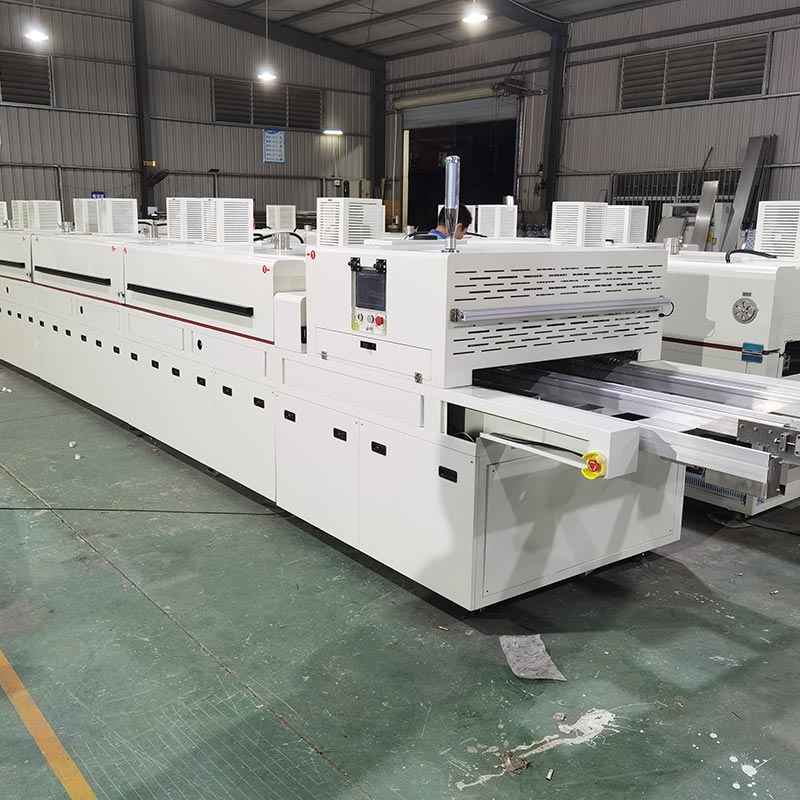

Tim ini menganut prinsip keselamatan terlebih dahulu dalam desainnya, memastikan bahwa operator diberikan brankas lingkungan kerja. Kepercayaan terhadap manufaktur modern didasarkan pada data. Kami menggabungkan penutup tungku batang dorong listrik dengan perangkat pemutus pemanas otomatis saat dibuka. Oven Terowongan IR Rantai Multi-kecepatan kami dilengkapi dengan a layar sentuh WayneView 10,2 inci definisi tinggi, memungkinkan operator melihat suhu, ban berjalan frekuensi, dan arus keluaran secara real time. Sistem ini dapat menyimpan kurva suhu hingga 90 hari, asalkan keterlacakan digital lengkap diperlukan untuk audit kualitas yang ketat dan optimalisasi proses.

Keunggulan Kami

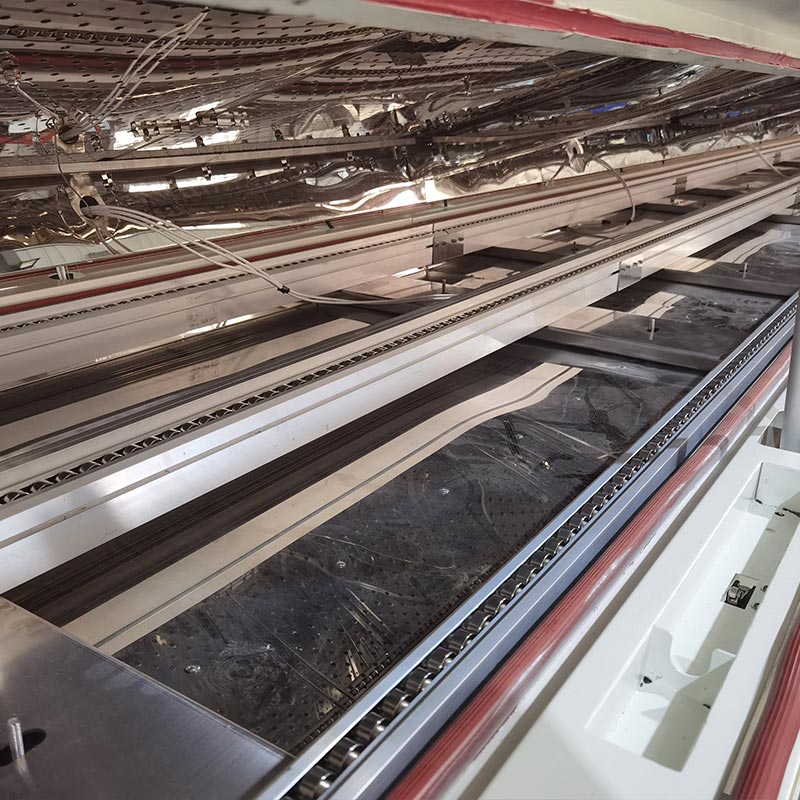

Oven Terowongan IR Rantai Multi-kecepatan dirancang khusus untuk mencapai pemanfaatan ruang maksimum. Panjangnya 8 meter sabuk konveyor berputar saluran ganda memfasilitasi proses transportasi yang berkelanjutan. Bagian dalamnya terbuat dari baja tahan karat dengan lapisan cermin, yang mencegah partikel jatuh. Bingkai terbuat dari kelas industri 40# profil baja dan dilapisi dengan lapisan bubuk suhu tinggi, memastikan daya tahan yang sangat tinggi. Untuk mempertahankan a lingkungan kerja yang nyaman, kami menggunakan bahan insulasi silika-alumina 120K dan lapisan insulasi udara fungsi ganda, menjaga cangkang tetap dingin dan hemat energi. ZDF-200 kami memastikan produk mencapai suhu ruangan dengan cepat sebelumnya meninggalkan jalur produksi.

Pengukur konsumsi energi peralatan

Barang	Kekuatan	Jumlah	Total
Sistem Pemanas 1-5 Zona	10.8KW	5 set	54KW
Motor Jalur Konveyor	1,5kW	2 set	3KW
Motor Konveyor Kembali	0,4KW	2 set	0,8KW
Kipas Knalpot	200W	2 set	0,4KW
Pendinginan Udara Paksa	2KW	1 set	2KW
Kipas Sirkulasi Udara Panas	0,75KW/unit	10 set	7.5KW
Kekuatan Total	—	—	≈68KW
Daya Pengoperasian Normal (pada suhu konstan)	—	—	≈40KW/jam
Kebutuhan Pasokan Udara	/	—	/
Konsumsi Air	/	—	/

Skenario aplikasi

Oven Terowongan IR Rantai Multi-kecepatan terutama banyak digunakan dalam skenario perlakuan panas industri yang memerlukan koordinasi pelat perlengkapan untuk operasi jalur perakitan berkelanjutan berskala besar. Ini mencakup pengawetan papan PCB dan penuaan komponen memanggang di bidang semikonduktor elektronik, pengeringan lembaran elektroda baterai lithium dan penuaan sel pada suhu tinggi industri energi baru, pengawetan lapisan komponen dan anil pelepas tegangan bagian plastik di bidang otomotif dan bidang peralatan rumah tangga, serta pengeringan bahan pengemas pada industri makanan dan farmasi.
