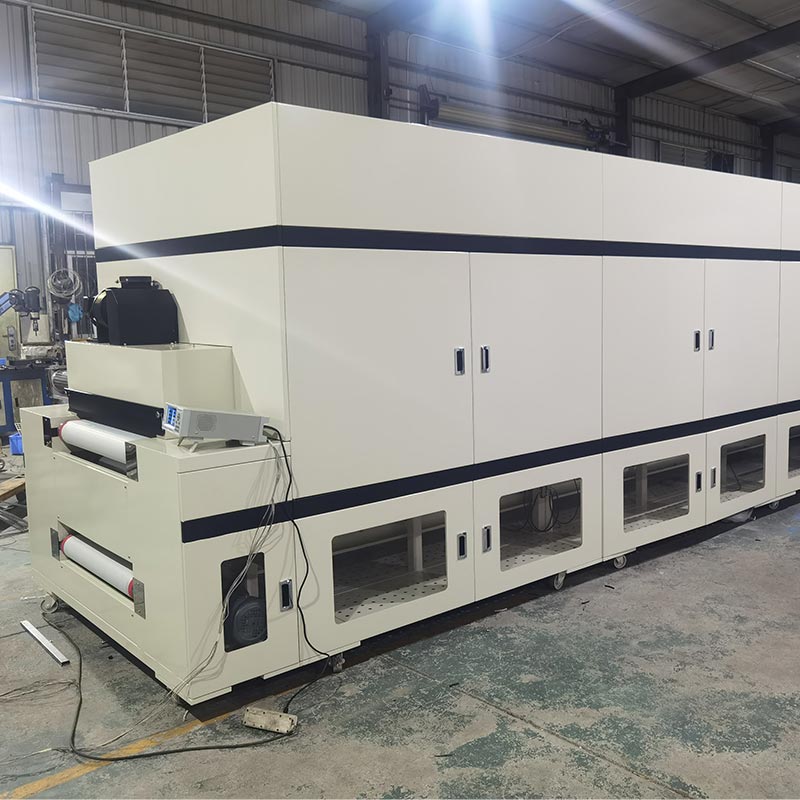

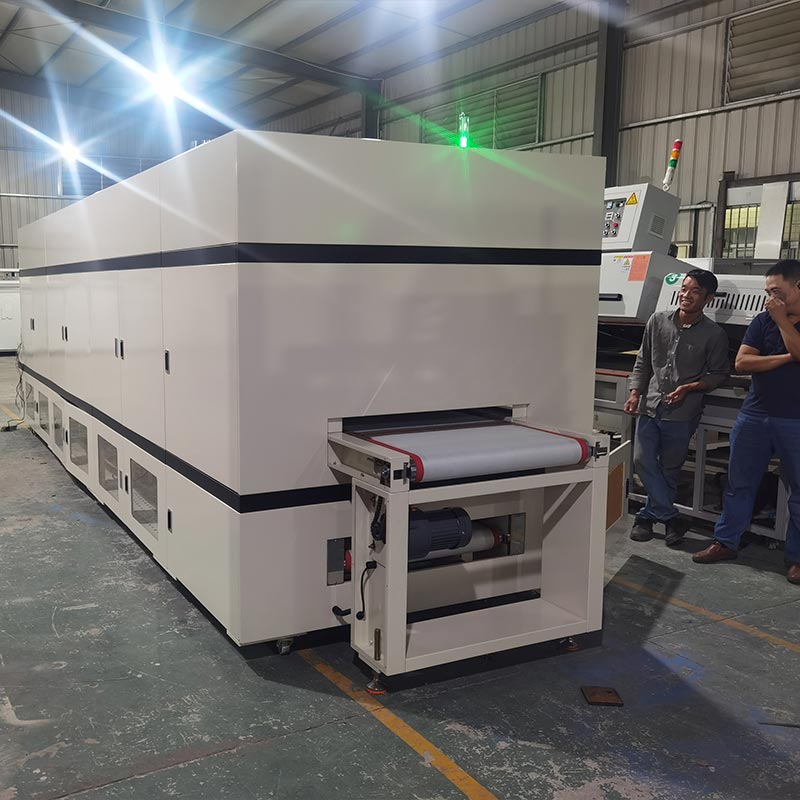

Oven Terowongan Papan Sirkuit

Untuk mencapai distribusi panas yang seragam dalam Oven Terowongan Papan Sirkuit, hanya mengandalkan pemanasan saja tidak cukup; kontrol dinamika fluida yang tepat juga diperlukan. Sebagai produsen besar, Dingfeng telah merancang mesin bertekanan sistem pembuangan yang dapat membentuk tirai udara vertikal dan bebas turbulen pada lebar ban berjalan 700 milimeter. Digerakkan oleh motor sumbu panjang 2,2 kilowatt dan impeler SUS304 12 inci, alat ini dapat menekan udara panas yang dimurnikan ke dalam pori-pori kecil papan sirkuit multi-layer. Hal ini sangat penting untuk sirkuit cetak yang fleksibel menstabilkan media ringan, memungkinkannya bersentuhan dengan sabuk jaring Teflon, menghindari fenomena osilasi dan gerakan yang biasa terlihat pada oven konveksi standar.

Prinsip kerja

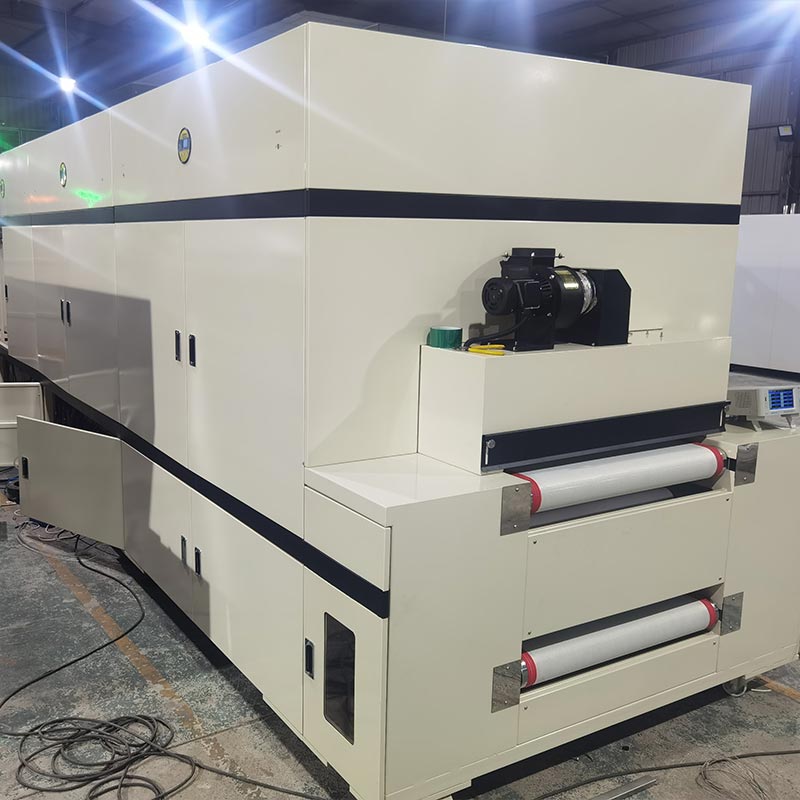

Oven Terowongan Papan Sirkuit model DFHK7008 menggunakan tabung pemanas baja tahan karat untuk pemanasan. Hal ini dikombinasikan dengan kebisingan rendah panas kipas sirkulasi udara dan teknologi ventilasi udara balik di bawah kotak. Udara panas, setelah diolah oleh filter efisien suhu tinggi, ditekan secara merata ke permukaan produk. Hal ini dapat mencapai otomatis kontrol suhu, suhu konstan, dan penghentian otomatis pada suhu berlebih, menampilkan keamanan, kenyamanan, perlindungan lingkungan, dan konservasi energi. Bagian dalam oven seluruhnya terbuat dari lapisan cermin pelat baja tahan karat. Lapisan insulasi diisi dengan kapas insulasi aluminium asam silikat 120K. Itu pengangkutan menggunakan sabuk mesh tahan suhu tinggi Teflon berkualitas tinggi, dan dilengkapi dengan pengontrol dan konverter frekuensi dikendalikan oleh sistem kontrol listrik tegangan rendah.

Kualitas konfigurasi

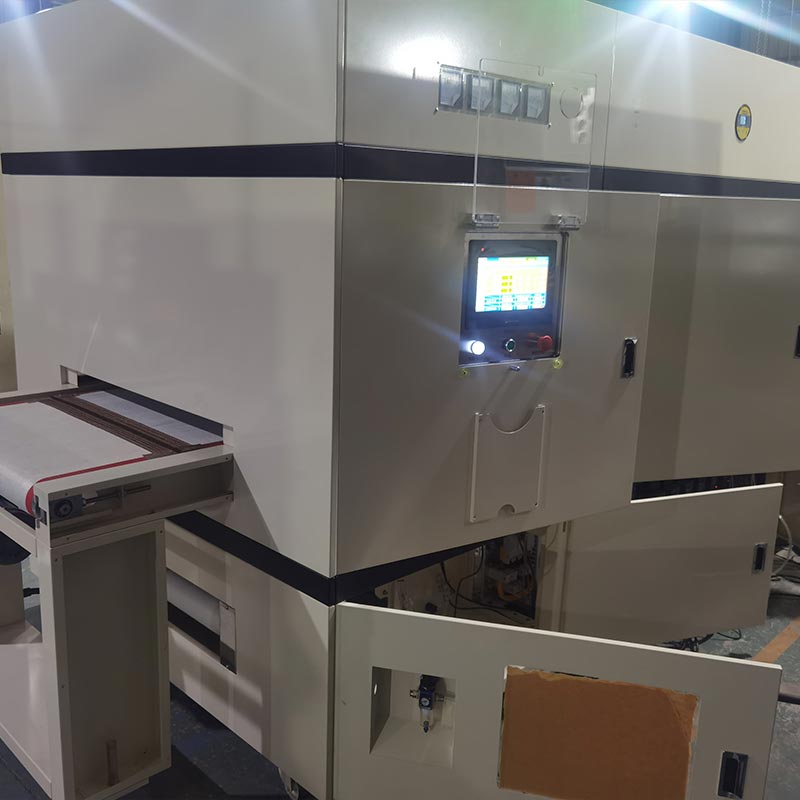

Sistem kontrol kelistrikan Oven Terowongan Papan Sirkuit dilengkapi dengan komponen dari merek ternama baik di rumah maupun di rumah di luar negeri, termasuk Mitsubishi H5U-1614MTD-A8 PLC, layar sentuh MT8102iE, modul kontrol suhu DTE-10T, dan Probe WRNT-01/02 tipe K untuk pengukuran suhu yang tepat pada bagian pelaksanaan pemanasan. Tiga fase modul silikon yang dapat dikontrol J3-SCR-75LA digerakkan untuk pengaturan daya yang stabil. Dari segi sistem transmisi, dua konverter frekuensi Shilin (220V 0,4KW dan 380V 3,7KW) dengan fungsi komunikasi dan seri Schneider komponen dilengkapi, termasuk pemutus sirkuit kebocoran 3P+N-C 250A untuk perlindungan daya total. Seri LC1N Kontaktor AC (1810, 1210, 4011) dengan berbagai spesifikasi bertanggung jawab atas pembukaan dan penutupan masing-masing sirkuit, dan dikombinasikan dengan relai termal LRN12N dan relai perantara MY4NJ untuk memastikan tegangan yang sangat tinggi stabilitas dan keselamatan pengoperasian peralatan dari sumber hingga terminal.

Model komponen utama

Pertanyaan Umum

Q1: Bagaimana oven ini mencegah "Efek Popcorn" pada pemanggangan PCB multilapis?

J: "Efek Popcorn" terjadi ketika kelembapan yang terperangkap mengembang terlalu cepat. Oven Terowongan Papan Sirkuit kami  menggunakan jalur pemanas linier yang dikontrol SCR. Dengan mengendalikan laju kenaikan suhu secara tepat, kita mengizinkannya kelembaban internal untuk berdifusi dengan aman melalui lapisan pra-preg sebelum mencapai suhu sintering puncak, memastikan ikatan interlaminar tetap utuh.

Q2: Apakah aliran udara cukup kuat untuk mengeringkan lubang tembus dengan rasio aspek tinggi?

J: Ya. Pleno Bertekanan Down-draft kami dirancang khusus untuk menggerakkan udara panas ke vias dengan rasio aspek tinggi. Itu tekanan vertikal memastikan bahwa udara menembus lubang, bukan hanya menelusuri permukaan penting untuk dehidrasi total sebelum fase penyolderan atau pelapisan.

Q3: Bisakah kita mengintegrasikan oven terowongan ini ke jalur SMT yang sepenuhnya otomatis?

J: Tentu saja. Mitsubishi PLC dan Motor Konversi Frekuensi dirancang dengan titik hubungan khusus untuk Konektivitas Industri 4.0. Data kecepatan dan suhu konveyor dapat disinkronkan dengan hulu Anda robot pick-and-place atau stasiun inspeksi hilir, memastikan alur kerja otomatis yang lancar.
