Oven Terowongan Konveyor Rol

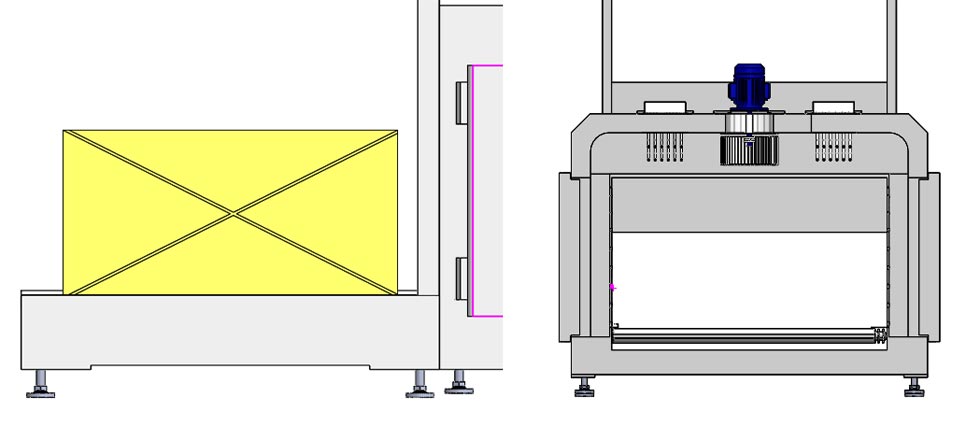

Untuk mencapai keseragaman suhu dalam oven internal dengan ketinggian efektif 700 milimeter, diperlukan aliran udara yang kompleks desain diperlukan. Anda dapat menyesuaikan Oven Terowongan Konveyor Roller di Dingfeng, yang mengadopsi aliran horizontal tinggi sistem aliran silang. Ia digerakkan oleh motor independen 1500 watt dengan impeler multi-bilah 12 inci. Udara panas dipaksa melalui pelat berlubang baja tahan karat yang dirancang khusus dari kedua sisi, kemudian menyatu pada permukaan produk, dan kembali melalui lubang pembuangan atas, memastikan keseragaman suhu di seluruh oven sepanjang 15,6 meter beroperasi secara stabil dalam kisaran ±5-8°C.

Proses pemanasan

Oven Terowongan Konveyor Rol Industri beroperasi melalui fungsi perlindungan keselamatan seperti otomatis kontrol suhu, stabilisasi suhu yang tepat, dan pematian otomatis jika melebihi batas suhu. Bagian dalam oven dibuat secara seragam dengan pelat baja tahan karat dengan lapisan cermin, dan insulasi lapisan diisi dengan wol batu insulasi aluminium silikagel 120K untuk mencapai efek insulasi panas yang diinginkan. Itu rangka luar terbuat dari profil besi yang dilas menjadi satu, sedangkan panel luar oven dibentuk oleh laser memotong dan kemudian melakukan hydroforming pada pelat baja canai dingin. Tabung pemanas baja tahan karat digunakan untuk pemanasan, dan dikombinasikan dengan kipas buang sentrifugal dengan kebisingan rendah, terbentuklah sistem sirkulasi udara panas yang efisien, memungkinkan panas menyebar secara merata ke permukaan produk.

Sertifikasi konfigurasi kami

Roller Conveyor Oven Dingfeng dilengkapi dengan PLC canggih dan antarmuka layar sentuh 10,2 inci, kontrol sistem yang sesuai dengan standar Industri 4.0. Operator dapat dengan mudah melihat suhu motor secara real-time frekuensi dan arus keluaran. Yang terpenting, fungsi perekaman data internal dapat menyimpan kurva termal lebih tinggi hingga 90 hari. Baik Anda mengoptimalkan siklus produksi atau memberikan bukti proses untuk audit pelanggan, frekuensi penyimpanan yang dapat disesuaikan memastikan bahwa setiap batch lini produksi 2 meter per menit Anda profesional dukungan data.

Parameter teknis utama

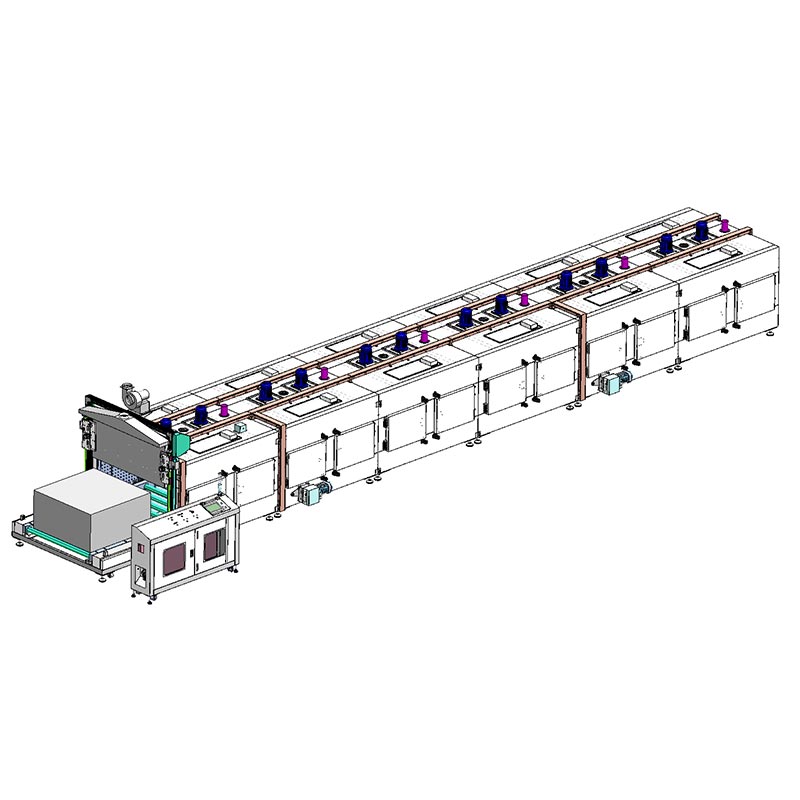

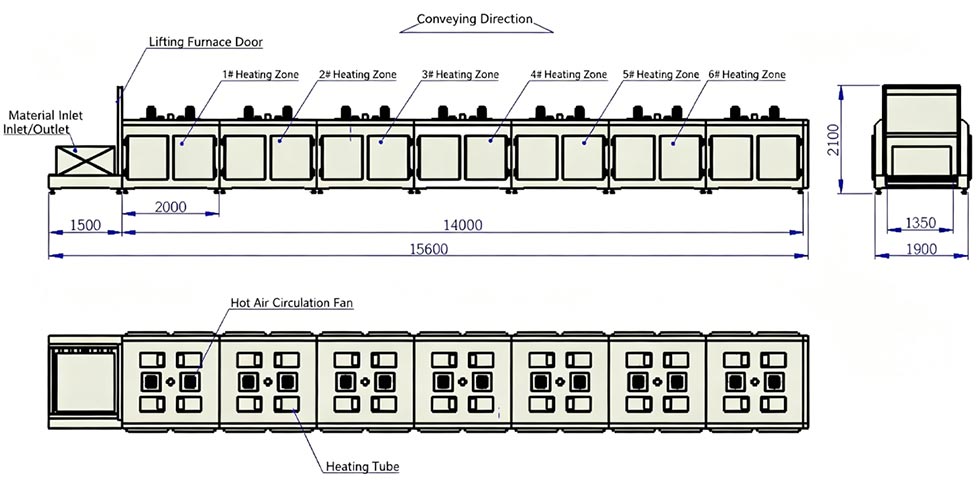

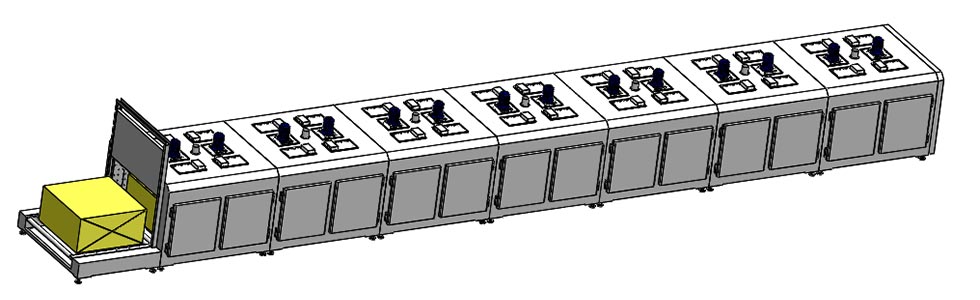

Deskripsi keseluruhan peralatan tungku terowongan

Alur Kerja Operasional

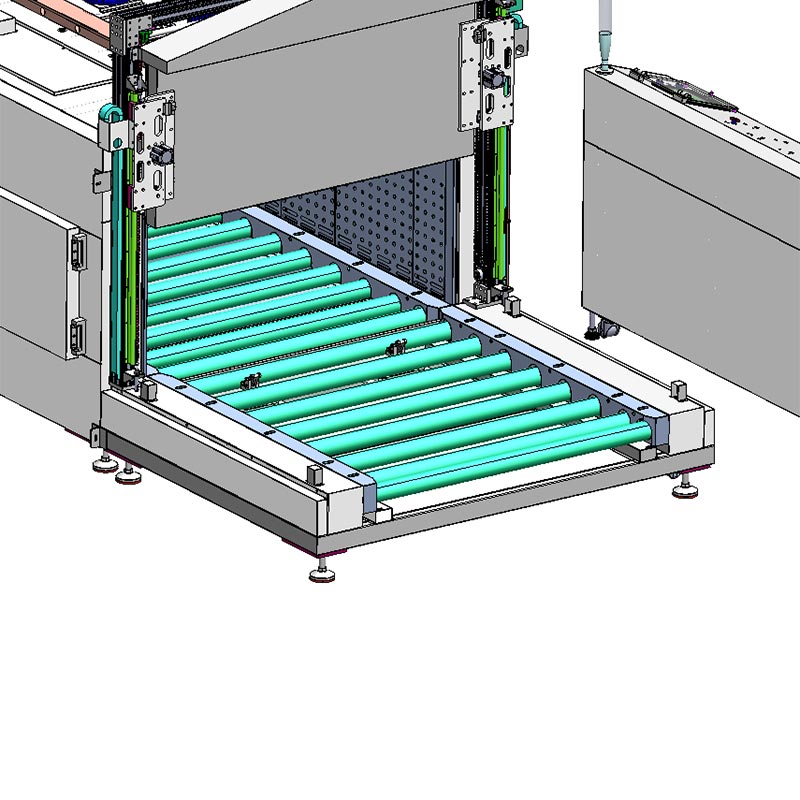

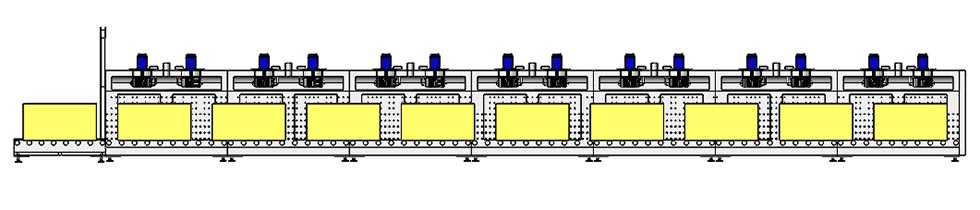

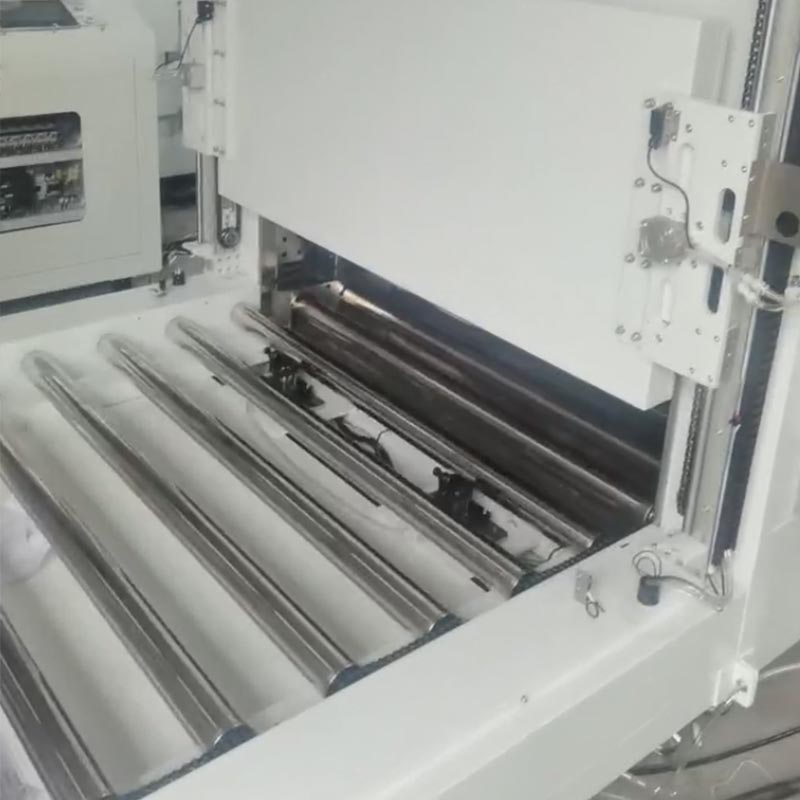

Dingfeng Roller Belt Oven dilengkapi dengan sistem penentuan posisi pneumatik semi-otomatis yang canggih. Operatornya secara manual menyelaraskan palet 1200x1200 mm dengan penahan pneumatik di stasiun pengumpanan untuk memulai sabuk konveyor. Selanjutnya, penyekat pneumatik disinkronkan dengan roller torsi tinggi untuk mengangkut palet secara bertahap, memajukannya dengan kelipatan 1550 mm; mengikuti setiap gerakan, pemberhentian secara otomatis diatur ulang untuk menerima unit berikutnya. Setelah oven mencapai kapasitas internal penuh yaitu sembilan palet, gerbang angkat otomatis menutup ruangan, dan XINJE PLC mengaktifkan sistem sirkulasi udara panas berdaya tinggi. Sistem memperingatkan operator melalui audio visual terintegrasi alarm. Proses pembongkaran mencerminkan logika pemuatan, memanfaatkan mekanisme loncatan pneumatik presisi tinggi menyampaikan palet ke area pementasan dengan aman dan teratur.

Pertanyaan yang Sering Diajukan (FAQ) – Oven Terowongan Konveyor Roller

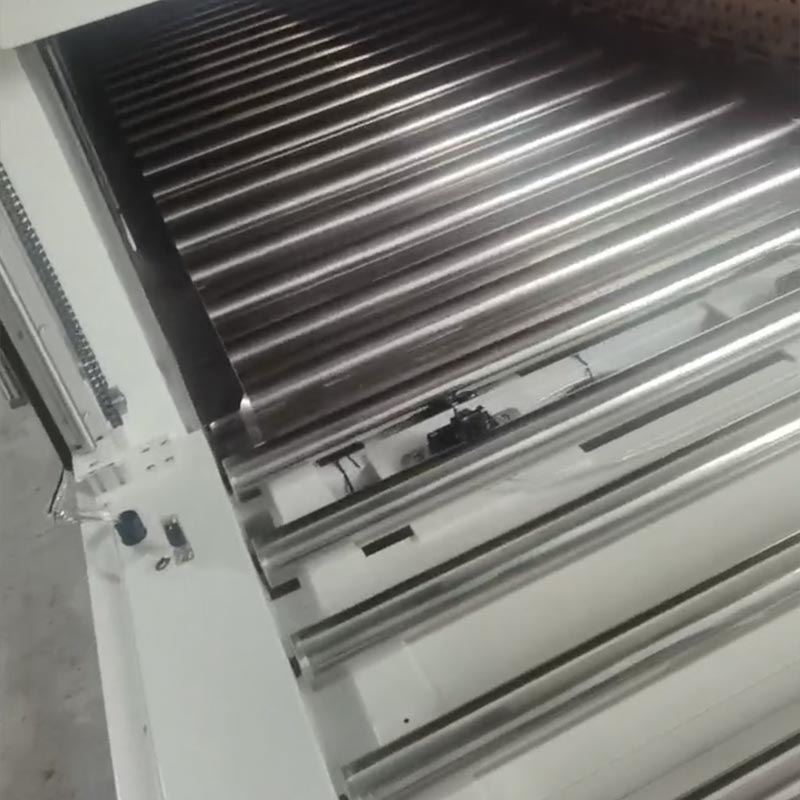

Q1: Bagaimana kita dapat memastikan bahwa roller ￠76 mm tidak akan berubah bentuk pada suhu 200°C?

Jawaban: Rol memiliki bantalan yang ditingkatkan di dalamnya, dan diameter rol adalah 210 mm. Bahan-bahan ini telah mengalami perlakuan stabilisasi panas untuk memastikan bahwa bahkan dalam kondisi beban penuh pada benda kerja 1200×1200 mm, roller dapat mempertahankan konsentrisitas sempurna dan putaran yang mulus, dan tidak akan berubah bentuk atau tersangkut di segala cuaca lingkungan pemanasan.

Q2: Dapatkah beradaptasi dengan ketinggian produk yang berbeda?

Jawaban: Ya. Ketinggian internal efektif adalah 700mm, yang sangat cocok untuk produk perangkat keras berukuran besar. Itu keseragaman ±5-8°C tetap terjaga.

Q3: Bagaimana sistem pembuangan menangani gas buang yang dihasilkan melalui penyemprotan atau dehidrasi?

Jawaban: Kami memasang kipas buang paksa bersuhu tinggi 750 watt di saluran masuk, dan memasang ventilasi udara baru yang dapat disesuaikan di setiap area pemanasan. Hal ini memastikan pembuangan uap air dan VOC dengan cepat, mencegah akumulasi gas, dan menyediakan lingkungan yang segar dan stabil secara oksidatif untuk lapisan Anda.
